76/132 kV XLPE İzoleli, Tek Damarlı, Enlemesine ve Boylamasına Su Geçirmez, Bakır İletkenli Kablolar
Kod
2XS(FL)2Y, CU/XLPE/LW/CWS/LW/PE
Standartlar
VDE 0276-632 - IEC 60840 TEST STANDARDI
Teknik Veriler
|
Maksimum çalışıma sıcaklığı
|
: 90°C
|
|
Maksimum kısa devre sıcaklığı
|
: 250°C (max. 5 sn.)
|
|
Anma Gerilimleri
|
: 76/132 kV
|
|
Minimum bükülme yarıçapı
|
: 20 x D
|
|
D
|
: Kablo çapı
|
Kullanıldığı yerler
Dielektrik kayıpları çok düşük olan bu kablolar, ani yük değişimlerinin olduğu şebekeler ile kısa devre akımlarının büyük olduğu yerleşim ve endüstri bölgelerinde, kablo kanallarında, toprak altında ve havada kullanılır. Kablonun mekanik darbelerden dolayı su alması durumunda, bariyerler (şişen bant) tutucu görev yaparak suyun ilerlemesini önler.

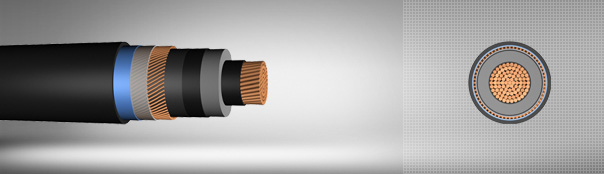

Yapısı
1. Çok telli bakır iletken.
2. İç yarı iletken.
3. XLPE izole.
4. Dış yarı iletken.
5. Yarı iletken şişen bant.
6. Bakır iletken.
7. Yarı iletken şişen bant.
8. Alüminyum bant.
9. PE dış kılıf.
