20.8/36 kV XLPE İzoleli, Çift Kat Çelik Bant Zırhlı, Üç Damarlı, Alüminyum İletkenli Kablolar
Kod
YAXC8VZ4V-R, NA2XSEYBY, AL/XLPE/CTS/PVC/STA/PVC
Standartlar
TS HD 620 S1
Teknik Veriler
|
Maksimum çalışma sıcaklığı
|
: 90°C
|
|
Maksimum kısa devre sıcaklığı
|
: 250°C (max. 5 sn.)
|
|
Anma Gerilimi
|
: 12/20 kV
|
|
|
: 12.7/22 kV
|
|
Minimum bükülme yarıçapı
|
: 15 x D
|
|
D
|
: Kablo çapı
|
Kullanıldığı yerler
Mekanik darbelere karşı dayanıklı ve dielektrik kayıpları çok düşük olan bu kablolar, ani yük değişimlerinin olduğu şebekeler ile kısa devre akımlarının büyük olduğu yerleşim ve endüstri bölgelerinde, kablo kanallarında, toprak altında ve havada kullanılır.

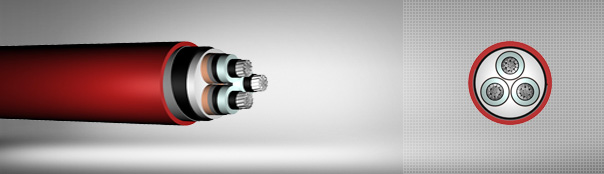

Yapısı
1. Çok telli alüminyum iletken.
2. İç yarı iletken.
3. XLPE izole.
4. Dış yarı iletken.
5. Yarı iletken bant.
6. Bakır ekran.
7. Dolgu.
8. Ara kılıf.
