20.8/36 kV XLPE izoleli, tek damarlı, boylamasına su geçirmez, bakır iletkenli kablolar
Kod
N2XS(F)2Y, CU/XLPE/LW/CWS/LW/PE
Standartlar
TS HD 620 S1
Teknik Veriler
|
Maksimum çalışma sıcaklığı
|
: 90°C
|
|
Maksimum kısa devre sıcaklığı
|
: 250°C (max. 5 sn.)
|
|
Anma Gerilimleri
|
: 20.8/36 kV
|
|
Minimum bükülme yarıçapı
|
: 15 x D
|
|
D
|
: Kablo çapı
|
Kullanıldığı yerler
Dielektrik kayıpları çok düşük olan bu kablolar, ani yük değişimlerinin olduğu şebekeler ile kısa devre akımlarının büyük olduğu yerleşim ve endüstri bölgelerinde, kablo kanallarında, toprak altında ve havada kullanılır.

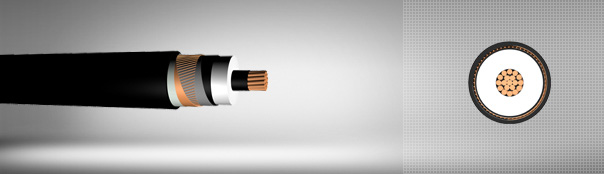

Yapısı
1. Çok telli bakır iletken
2. iç yarı iletken
3. XLPE izole
4. Dış yarı iletken
5. Yarı iletken şişen bant
6. Bakır ekran
7. Şişen bant
8. PE dış kılıf
