20.8/36 kV XLPE izoleli, tek damarlı, boylamasına su geçirmez, alüminyum iletkenli kablolar
Kod
NAXS(F)2Y, AL/XLPE/LW/CWS/LW/PE
Standartlar
TS HD 620 S1
Teknik Veriler
|
Maksimum çalışma sıcaklığı
|
: 90°C
|
|
Maksimum kısa devre sıcaklığı
|
: 250°C (max. 5 sn.)
|
|
Anma Gerilimleri
|
: 20.8/36 kV
|
|
Minimum bükülme yarıçapı
|
: 15 x D
|
|
D
|
: Kablo çapı
|
Kullanıldığı yerler
Dielektrik kayıpları çok düşük olan bu kablolar, ani yük değişimlerinin olduğu şebekeler ile kısa devre akımlarının büyük olduğu yerleşim ve endüstri bölgelerinde, kablo kanallarında, toprak altında ve havada kullanılır. Kablonun mekanik darbelerden dolayı su alması durumunda, bariyerler (şişen bant) tutucu görev yaparak suyun ilerlemesini önler.

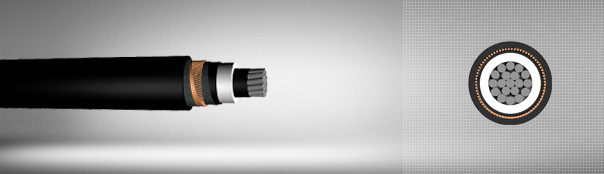

Yapısı
1. Çok telli alüminyum iletken
2. İç yarı iletken
3. XLPE izole
4. Dış yarı iletken
5. Yarı iletken şişen bant
6. Bakır ekran
7. Şişen bant
8. PE dış kılıf
