20.8/36 kV XLPE izoleli, tek damarlı, alüminyum iletkenli kablolar
Kod
YAXC7V-R, NA2XSY, AL/XLPE/CWS/PVC
R: Örgülü rijit iletken
Standartlar
TS HD 620 S1
Teknik Veriler
|
Maksimum çalışma sıcaklığı
|
: 90°C
|
|
Maksimum kısa devre sıcaklığı
|
: 250°C (max. 5 sn.)
|
|
Anma Gerilimi
|
: 20.8/36 kV
|
|
Minimum bükülme yarıçapı
|
: 15 x D
|
|
D
|
: Kablo çapı
|
Kullanıldığı yerler
Di elektrik kayıpları çok düşük olan bu kablolar, ani yük değişimlerinin olduğu şebekeler ile kısa devre akımlarının büyük olduğu yerleşim ve endüstri bölgelerinde, kablo kanallarında,
toprak altında ve havada kullanılır.

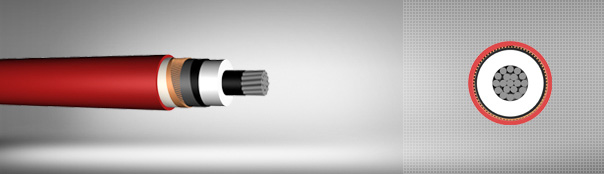

Yapısı
1. Çok telli alüminyum iletken
2. iç yarı iletken
3. XLPE izole
4. Dış yarı iletken
5. Yarı iletken bant
6. Bakır ekran
7. Polyester bant
